CPI یا (Corrugated Plate Interceptor) جدا کننده آب از روغن

جدا کننده آب از روغن و مشتقات نفتی CPI یا (Corrugated Plate Interceptor)

این چربی گیر در تصفیه فاضلاب برای جدا کردن آب از روغن استفاده می شود.

ویژگی های چربی گیر CPI:
– سادگی نصب و راهبری
– بالا بودن راندمان حذف روغن و چربی های آزاد از پساب
– قابلیت حذف ذرات روغن آزاد تا قطر حداقل ۳۰ میکرومتر
– پایین بودن مصرف انرژی
– هزینه های پایین تعمیر و راهبری
– شوک پذیری بالا در پذیرش پساب های با جریان های مختلف
– جمع آوری اتوماتیک چربی و روغن از سطح و مواد ته نشین شده از کف

جداکننده های CPI که گاهی به نام TPI (Tilted plate Interceptors) نیز خوانده می شوند بطور گسترده ای جایگزین جداکننده های API و مخازن ته نشینی اولیه شده اند.

این واحدها فقط نیاز به 15 تا 20 درصد از فضای موردنیاز یک جداکننده ی API داشته و بطور چشمگیری هزینه ی ساخت و نگهداری را کاهش می دهند.

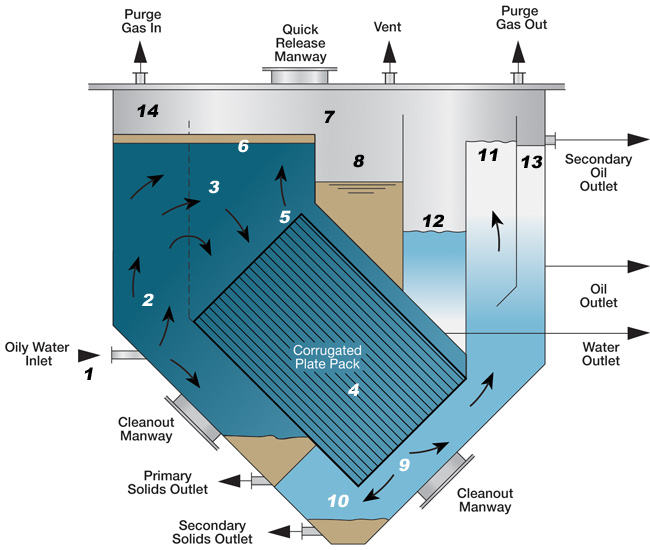

واحدهای CPI از مجموعه ای از صفحات موجدار فلزی تشکیل می شوند که با زاویه ی 45 تا 60 درجه در داخل مخزن قرار گرفته اند. ملاحظه شده است که اگر صفحات با زاویه ی 60 درجه قرار بگیرند، ذرات جامد به سهولت از روی صفحات به سمت پایین لیز خورده و در کف مخزن جمع آوری می شوند.

از مهمترین مزایای یک جداکننده ی CPI نسبت به جداکننده ی API می توان به موارد زیر اشاره نمود:

–  بالابردن راندمان جداسازی مواد روغنی و لجن از پساب.

 ایجاد جریان آرام ( Laminar)  بین صفحات.

–  کاهش قابل توجه فاصله و مسافتی که ذرات روغن باید طی کنند تا به سطح برسند. (حداکثر یک اینچ)

–   تحت تاثیر قرار نگرفتن توزیع جریان در داخل جداکننده به وسیله ی وزش باد.

–  کاهش چشمگیر هزینه ی ساخت جداکننده بخصوص در مواردی که نیاز به مواد مقاوم در برابر اسید باشد.

–  این واحدها به آسانی قابل محافظت بوده و هیچگونه قطعه ی متحرک واقع در زیرآب و قابل تعمیر نیاز ندارند.

Related image

 واحدهای CPI بطور گسترده ای در بسیاری از صنایع برای جداسازی آب و روغن به کار می روند اما در پالایشگاه ها با استقبال کمتری رو به رو شده اند. دلیل این امر آنست که این واحدها قادر به پذیرش و تحمل شوکهای حاصل از افزایش ناگهانی بارآلی و جریانهای با حجم زیاد به خوبی جداکننده های API نیستند. جداکننده های CPI نسبت به جریان پساب عبوری و بار روغن دارای محدودیتهایی می باشند که باعث کاهش راندمان عملکرد واحدها می شوند. مقدار جریان گذرنده از واحدهای CPI با مساحت صفحات و حجم واحد متناسب می باشد. مخازن CPI معمولا شامل 12 تا 48 صفحه ی موجدار بوده که بصورت موازی در داخل محفظه نصب می شوند. فاصله ی صفحات از یکدیگر بین 0/75 تا 1/5 اینچ می باشد. جنس صفحات بسته به مشخصات فیزیکی و شیمیایی پساب ممکن است فلزی و یا پلاستیکی باشند و معمولا با توجه به pH  پساب از مواد پوشش دهنده ی مقاوم در برابر خوردگی استفاده می شود. این واحدها فقط نیاز به ۱۵ تا ۲۰ درصد از فضای مورد نیاز API داشته و بطور چشمگیری هزینه­های ساخت و نگهداری را کاهش می­دهد. واحدهای CPI از مجموعه صفحات موجداری تشکیل شده است که با زوایای ۴۵ تا ۶۰ درجه در داخل مخزن قرار گرفته­اند. اگر صفحات با زوایای ۶۰ درجه قرار بگیرند، ذرات جامد به سهولت از روی صفحات به سمت پایین سر خورده و در کف مخزن جمع­آوری می­شوند. جداکننده­های CPI شرکت مهندسی و ساخت کندو در دو نوع فلزی و بتنی برای ظرفیت­های ۱ تا ۲۰۰۰ متر مکعب بر ساعت طراحی و اجرا می­گردند. علاوه بر صفحات جداکننده، این سیستم مجهز به سطح روب برای جمع آوری ذرات شناور شده و همچنین لجن روب برای جمع­آوری لجن ته­نشینی می­باشد.

ز مهمترین مزایای یک جداکننده CPI نسبت به API می­توان به موارد زیر اشاره کرد.
– بالابردن راندمان حذف جداسازی مواد روغنی از پساب
– ایجاد جریان آرام بین صفحات
– کاهش قابل توجه مسافتی که ذرات روغن باید طی کند تا به سطح برسند.
– تحت تاثیر قرار نگرفتن توزیع جریان در داخل جداکننده به وسیله وزش باد
– تخلیه آسان لجن و مواد ته­نشین شده در جداکننده

مهمترین موارد مصرف جدا کننده CPI به صورت ذیل می باشد:
– پالایشگاه های نفت و گاز (Oil and Gas Refinery)
– پایانه ها و بنادر نفتی (Oil Ports)
– تعمیرگاه ها (Service and Maintenance)
– کارواش ها (Car Wash)
– صنایع غذایی (Food Processing)
– صنایع تولید مواد شوینده و شیمیایی (Chemical and Detergent Manufactures)
– صنایع اتومبیل سازی (Automotive Factories)
– صنایع پتروشیمی (Petrochemical Industries)
– صنایع فولاد (Steel Manufacturers)
با توجه به بازده نسبتا بالای این سیستم در حذف ذرات ریز و روغن های آزاد به عنوان یکی از مراحل پیش تصفیه واحد DAF بسیار موثر می­باشد.

مزایای استفاده از CPI

اشغال فضای کمتر

سهولت در ته نشینی

کاهش هزینه های نگهداری و راهبری

طراحی مستحکم و قابل اعتماد

پایین بودن مصرف انرژی

کنترل خودکار  برای راهبری بدون اپراتور و استفاده آسان

ظرفیت تصفیه: 10 تا 660 متر مکعب بر ساعت با توجه به مدل ها

محدوده دمایی تصفیه فاضلاب : از 4 تا 100 درجه سانتی گراد

محدوده PH تصفیه فاضلاب: 2 تا 12

کاهش چربی آب از 1000 ppm  به حدود 50 ppm

همچنین از جمله مزایای این فرآیند:
• بالا بردن راندمان جداسازی مواد روغنی و لجن از پساب
• ایجاد جریان آرام (Laminar) بین صفحات
• کاهش قابل توجه فاصله و مسافتی که ذرات روغن باید طی کنند تا به سطح برسند
• تخلیه آسان لجن و مواد ته نشین شده در جدا کننده
